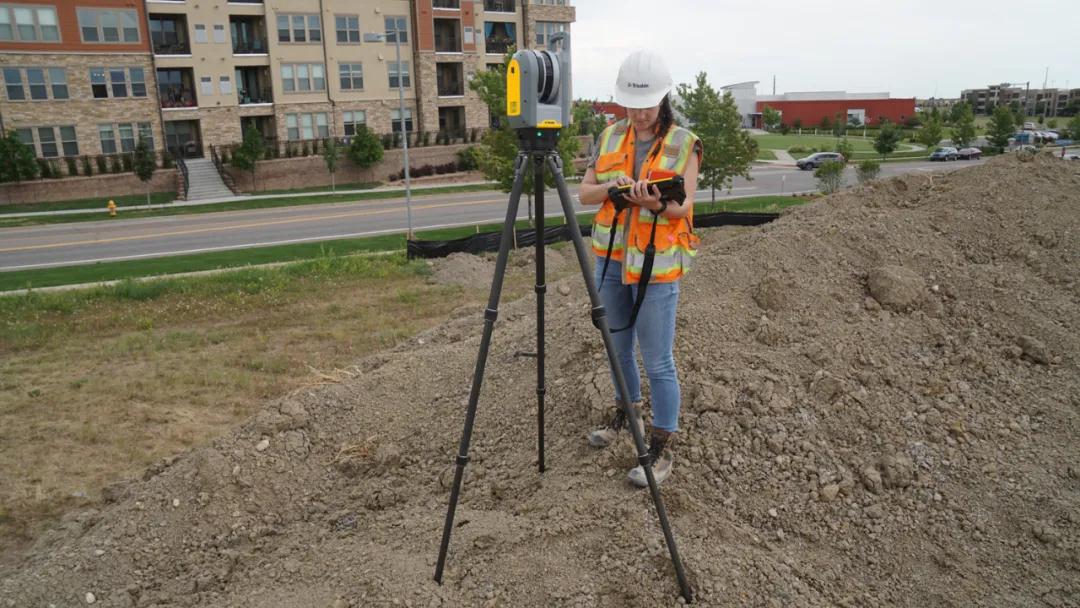

特点1:自动整平 | |
第一台具有自动整平功能的扫描仪 自动整平节约外业数据采集时间,真正的实现了一键式操作;对非专业人员十分友好;降低了暴露在复杂、危险环境中的时间,保障了人员安全;高精度的整平成果和大角度的整平范围能让你在任意地点架站,有效的确保了数据安全。 而且,自动整平拓展了扫描仪的应用范围。现在,你可以把扫描仪放在手推车、自行车、小汽车上,无需购买昂贵的自动安平基座即可实现自己搭建移动扫描系统。 | ![]() |

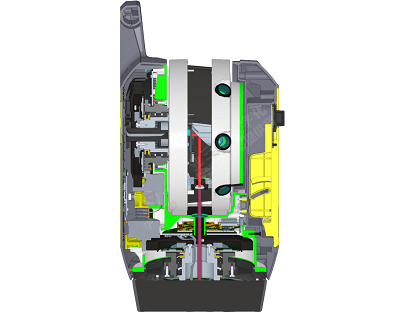

特点2:自动校准 | |
第一台具有自动校准功能的光学仪器 一般的扫描仪通常每年需要返回工厂在特殊的实验室里保养校准一次,以确保扫描仪激光头的精准度。而Trimble X7三维扫描仪具备自动校准功能,无需返厂,更不需要特别的检校场地和专业的技术人员,仪器可当即完成自动校准。 同时,天宝的自动校准功能是极其智能的,它会检测环境温度、光线、振动、仪器温度和垂直速度各影响因素,以综合优化校准过程。在正常情况下,全自动校准大约需要25 秒,而在最恶劣的条件下,该过程将自动适应延长到45 秒以确保精确可靠的结果。自动校准可以有效补偿温差带来的误差,并且在温度稳定后,校准时间随之大大缩短甚至不再需要。自动校准还可以校准运输时的冲击和振动带来的偏差。工作时,自动校准持续监测仪器内部和外部条件,在必要时执行校准刷新,将成果保持在精度范围内。
|

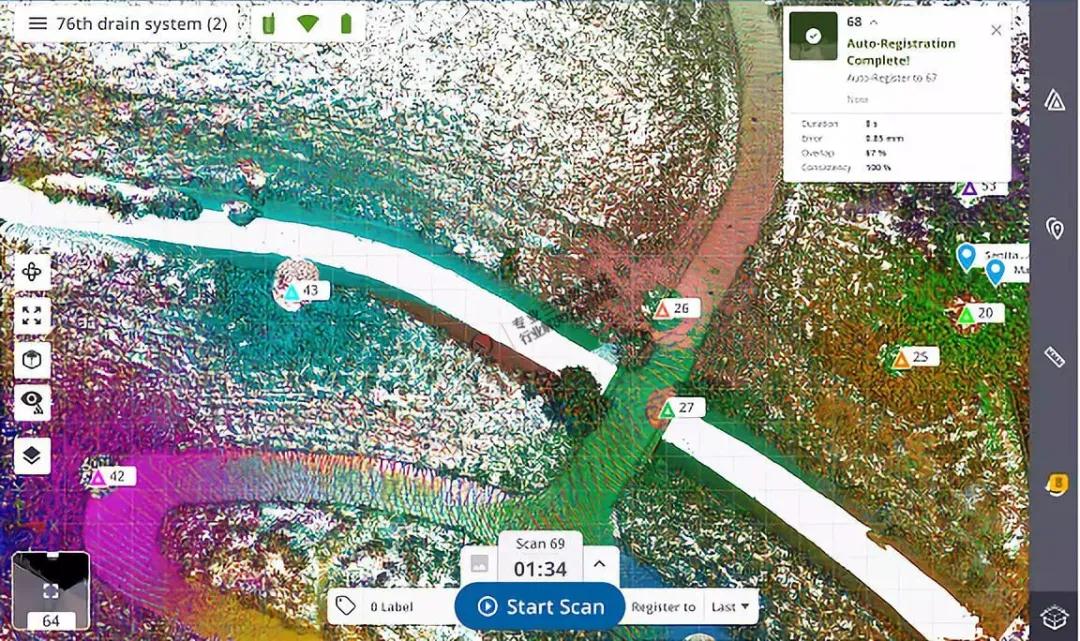

特点3:现场即时、自动、高精度配准 | |
第一台能在现场实现真正自动配准的扫描仪 Trimble X7内置高精度惯性导航模块,可以追踪扫描仪的每一个位置变化,一边扫,一边就完成了自动无目标配准和点云着色。系统对点云配准进行精化处理,详细的配准报告含有测站误差和一致性检验结果。 外业现场的无目标自动配准帮助我们将工作效率又提高了一个等级。我们不必再回到办公室处理数据;我们不必再使用高性能的计算机并等待相当长的时间进行点云配准与着色。扫描完成后即可立即使用点云进行三维建模、绘图、土方量计算等工作,真正地实现了即扫即用,当场即可获取整体质量报告,当场即可提交成果。 | |
![]() | ![]() |
| |

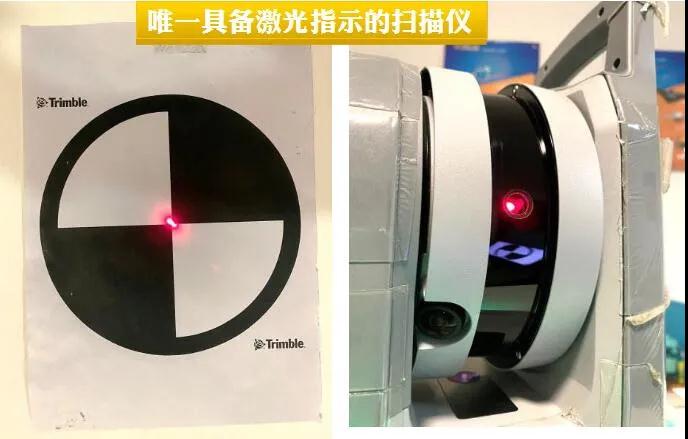

特点4:激光指示 | |
第一台具备激光指示器的三维扫描仪 | |
| |

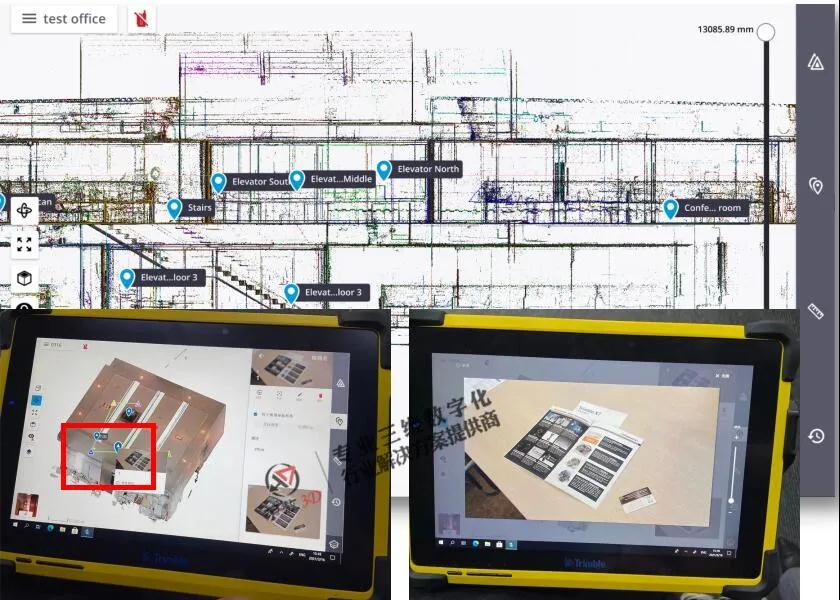

特点5:标签和注释功能 | |
| |
![]() | |

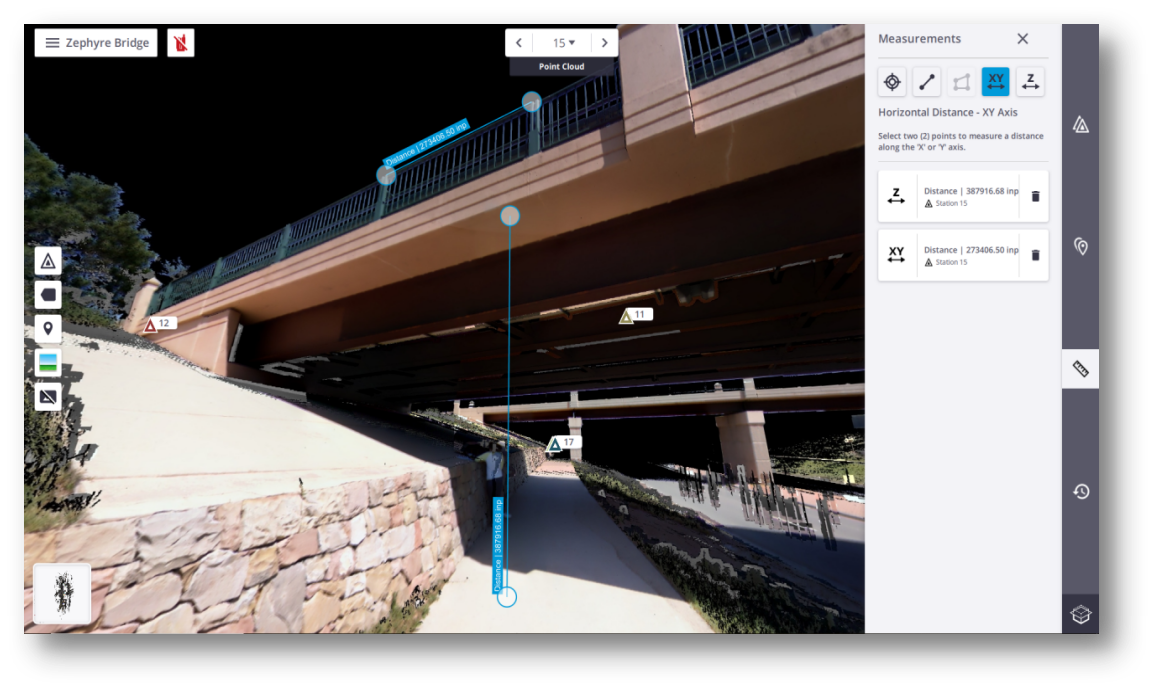

特点6: 现扫现测 | |
| |
![]() | |

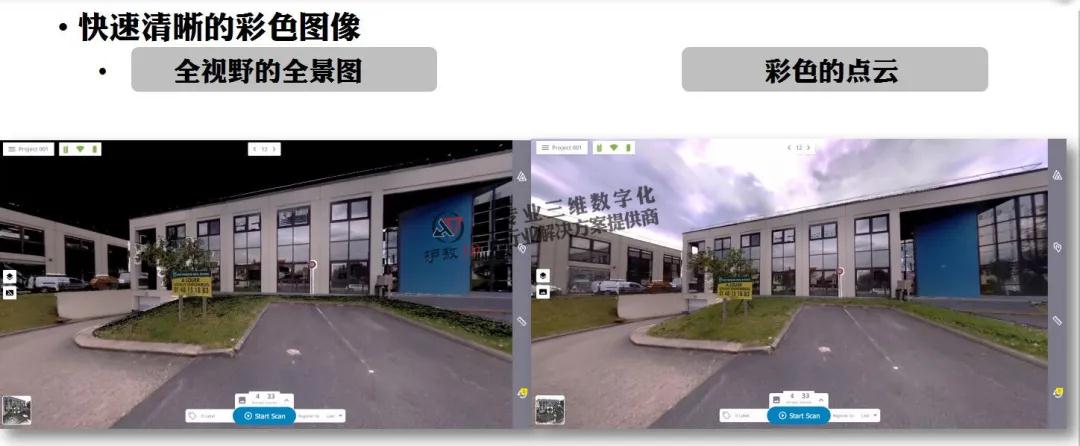

特点7:360高速全景照相 | |
| |
![]() | |
特点8: 高灵敏度模式 – 针对困难表面 | |
与标准模式一致的精度,用于困难表面 暗色困难表面:黑色、沥青路面、煤 反光困难表面:不锈钢、光亮金属、玻璃、潮湿地面 | |

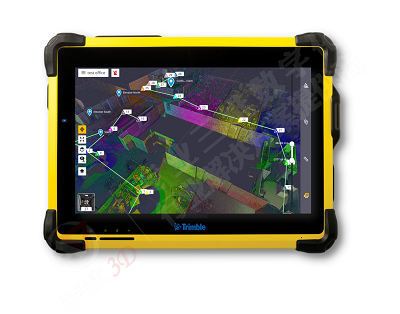

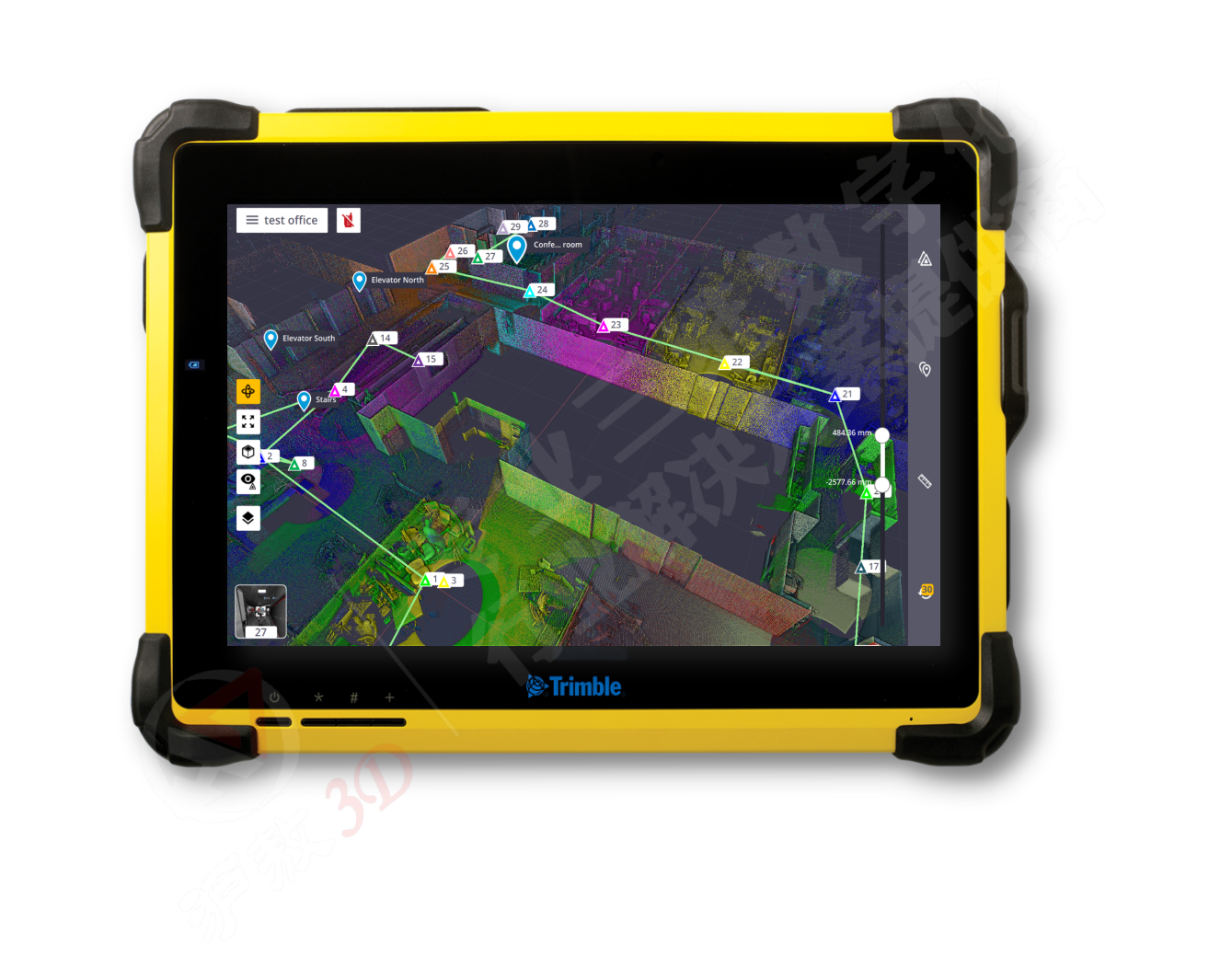

特点9: 配备军标平板电脑 | |
![]() | |
| |

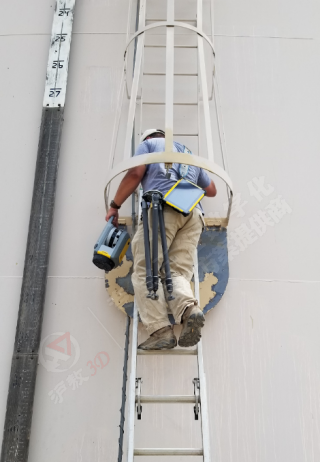

特点10:适应困难条件 | |
| ![]() |
特点11:设备的可靠性 | |
| |
软件:无缝数据集成 | |
![]() | |
|
扫描性能 | |
常规 | |
扫描EDM激光类别 | 1类激光,对人眼安全,符合IECEN60825-1标准 |
激光波长 | 1550nm,不可见 |
视场 | 360°x282° |
扫描时间 | 最快2分钟34秒(带影像).1分钟34秒(无影像) |
扫描速度 | 最大500kHz |
测量范围 | |
测量原理 | 高速、数字飞行时间距离测量 |
测量噪声① | <3mm@60m,80%反射② |
测程③ | 0.6m-80m |
高灵敏度模式 | 暗色(沥青)和反光(不锈钢)表面 |
扫描精度 | |
精度验证 | 具有自动校准,终身保证 |
测距精度① | 2mm |
角度精度①⑤ | 21" |
3D点精度①⑤ | 2.4mm@10m,3.5mm@20m,6.0mm@40m |
扫描参数 | ||||||
扫描时间④ | 扫描模式 | 间距 | 间距 | 间距 | 点数 | 最大文件 |
(分钟) | (MM)@10MM | (MM)@35MM | (MM)@50MM | (MPTS) | 容量(MB) | |
2 | 标准 | 11 | 40 | 57 | 12 | 160 |
4 | 标准 | 5 | 18 | 26 | 58 | 420 |
高灵敏度 | 9 | 33 | 47 | 17 | 190 | |
7 | 标准 | 4 | 12 | 18 | 125 | 760 |
高灵敏度 | 6 | 21 | 30 | 42 | 330 | |
15 | 高灵敏度 | 4 | 13 | 19 | 109 | 710 |
成像性能 | |
传感器 | 3个,同轴校准的1OMP相机 |
分辨率 | 3840x2746像素用于每个影像 |
原始影像捕获 | 快速1分钟-15个影像-158MP |
优质2分钟·30个影像-316MP | |
设置 | 自动爆光 |
自动白平衡改正和室内/审外预设 | |
自动水准补偿器 | |
类型 | 自动整平,可选开/关 |
范围 | ±5°(测绘等级),±45°(粗略) |
倒置状态 | ±5°(测绘等级) |
测绘等级精度 | <3"=0.3mm@20m |
自动校准 | |
集成校准系统 | 在25秒内全面自动校准测距和角度系统,无需用户交互,无需使用目标 |
角度校准 | 将改正应用到视准误差,即横轴、竖轴或视准轴的误差 |
范围校准 | 将距离改正应用到反射率率和距离测量中 |
智能校准 | 监控环境温度、环境光、振动、仪器温度和垂直速度,以获得最佳性能 |
TRMBLE REGISTRATIONASSIST | |
惯性导航系统 | IMU跟踪仪器的位置、方向和运动 |
自动配准 | 与上一个扫描或预选扫描进行自动定向和对齐 |
手动配准 | 手动完成基于点云的配准 |
视觉检查 | QA动态2D和3D查看 |
配准精化 | 自动配准精化 |
配准报告 | 报告项目和测站平均误差、重叠和一致性结果 |
常规规格 | |
重量和尺寸 | |
仪器(包括电池) | 5.8千克 |
内置电池 | 0.35千克 |
尺寸 | 178 mm (宽)x 353 mm (高)xl70 mm (深) |
电源 | |
电池类型 | 可充电锂电池ll.lV-6.5Ah(天宝光学仪器标配) |
典型续航时间 | 4小时(每块电池) |
环境指标 | |
工作温度 | -20 °C 到 50 °C |
贮存温度 | -40 °C 到 70 °C |
入口防护等级 | IP55(防尘防水淋) |
其它 | |
遥控 | Trimble T10平板电脑或同类Windows® 10平板电脑或笔记本电脑,通过WLAN或USB 线连接 |
按钮 | 一键扫描操作 |
通讯/数据传送 | WLAN 802.11 A/B/G/N /AC 或 USB线 |
数据存储 | 标准SD卡(包括32GB SDHC) |
附件和配件 | -背包便于运输和航空随身携带 |
-轻巧的碳纤维三脚架并带台架接头 | |
-适用于X7和碳纤维三脚架的快释接头 | |
保修 | 标准2年 |
TRIMBLE PERSPECTIVE 软件 | |
系统要求 | |
操作系统 | Microsof®Windows®10 |
处理器 | Intel第六代内核Core™ i7 2.5GHz处理器或更高配置 |
RAM | 8GB或更高配置 |
VGA卡 | Intel HD显卡520或更高配置 |
256GB固态硬盘(SSD), (512GB或更高配置能够获得最佳性能) | |
特点 | |
扫描仪操作 | 远程控制或电缆 |
Trimble Registration Assist | 自动和手动配准、精化和报告 |
数据交互 | 2D、3D和测站视图 |
外业文档 | 扫描标签、注释、照片和测量数据 |
自动同步 | 通过一键操作自动同步数据 |
数据冗余 | 数据存储在SD卡和平板电脑上 |
数据集成 | 导出的格式可以支持天宝和非天宝软件 |
文件格式:TDX、TZF、E57、PTX、RCP、LAS、POD | |
①给定规格为1 sigma. | |
②给定反照率@1550 nm. | |
③具有法线入射角的无光泽表面上. | |
④持续时间舍入到最接近的分钟,并且包括自动校思, | |
⑤仪器调平在±5°范围内. |
二、X7适用的场景 |
![]() |
|

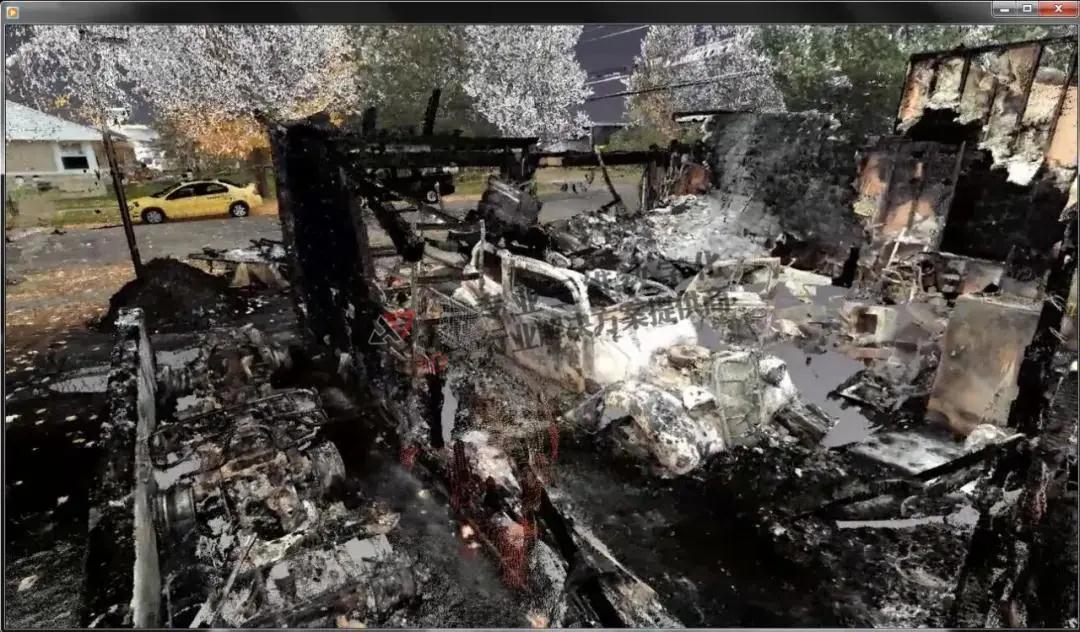

天宝地面三维激光扫描仪在火灾现场调查取证中的应用【上海沪敖】
借助Trimble X7激光三维扫描仪,我们可以第一时间进入现场,通过三维扫描的方式获取精准的三维点云数据,将真实火灾现场完整的记录保存下来,避免了因现场被破坏而影响火灾原因的评估,同时在撤离案发现场后,技术人员可以随时在计算机中对扫描数据进行测量、分析,以提取重要信息,例如火灾痕迹、火灾现场图等。三维扫描这种新技术的加入,不仅有力度的准确性,还使得调查效率得到有效提高……(点击标题查看具体案例内容)
简单智能地面三维激光扫描仪Trimble X7-非专业人士也能上手的专业设备【上海沪敖3D亲测】
(点击查看具体内容)
