激光跟踪仪测量的准确性主要由光束的稳定性决定,光路的微小位置变化即可导致较大的系统误差。这种误差可能源于原始装配误差、结构的不稳定以及使用过程的热变形。而Radian Pro激光跟踪仪的激光头设计巧妙,避免了上述因素可能给测量精准度带来的影响。
Radian Pro激光跟踪仪引领了精密测量领域及工业自动化的发展、得到了业界的充分认可,并已在全球范围内被广泛应用于以航空航天、精密机器人制造、产线集成、精密机床、科研机构等为代表的高端制造领域的各类国家重点工程及国际合作项目中。
Radian Pro测量系统的组成
Radian Pro激光跟踪仪是由一个先进的、结构紧凑的跟踪头、一个控制箱、笔记本电脑和连接整个系统的电缆组成的。其它配件还包括一个三脚架、靶球(SMR)、工具箱和测量软件包。还可以为用户提供各种软件接口和底层软件,以便用户自行开发.
Radian Pro激光跟踪仪特点
内置激光干涉仪(IFM)
最大测量范围超过160米
ADM Maxx绝对测距功能
I-Vision靶球自动识别锁定
Self Diagnostic自我诊断功能
lmage Capture图像捕捉功能
Activity Advisor智能顾问功能
Multi-SMR多靶球识别功能
内置自适应式激光温控系统
高速网际传输(有线&无线)
全数字化传感器气象站
空气和材料温度传感器
高效校准、迅速稳定
快速装卡装置快速连接
支持横向、纵向、倒置、倾斜安装
可配备多种型号光学靶标
使用便捷,安装操作只需一人
杰出设计造就卓越表现
Radian Pro激光跟踪仪采用API的UNIBODY设计理念和标准进行设计,在最大限度地减小了阿贝误差的同时,将激光发射器、内置电机、编码器、镜组、电子元器件等部件以最科学合理的方式集成在主机的中心部位。
由于采用了UNIBODY设计理念及标准,Radian Pro激光跟踪仪在预热或剧烈环境温度变化期间产生的热量可在整个机体快速分布,从而确保跟踪仪在整个过程中保持恒定的热量平衡,进一步缩短预热时间以及提高测量稳定性。
此外,采用UNIBODY设计理念的Radian Pro激光跟踪仪,内置部件以最合理的方式集中安置在主机的中心部位,可使热能以最快的速度在仪器中均匀分布,再加持以AOC激光跟踪仪冷却系统(Air-Over-Cooling),可使主机拥有更好的热稳定性、更快速的启动时间,进一步减小仪器误差、提升整体测量性能。
大范围测量
Radian Pro激光跟踪仪具有超大范围的测量能力。水平方向±320°和垂直方向+79°到-59°的角度测量范围和长达160米的线性测量范围,是其他任何激光跟踪仪无法匹及的大尺寸测量的理想装备,在制造业和科研机构的各个领域中发挥着举足轻重的作用。
Self-Diagnostics自我诊断功能
精密测量要求仪器在各种工作环境中保持稳定的工作状态,所以在不同的工作环境中充分了解仪器自身的工作状态就变得十分重要。Self-Diagnostics自我诊断功能可使Radian Pro激光跟踪仪在工作中实时向操作者显示其自身的工作状态,从而彻底排除微震、升温、光强不足等因素给测量工作带来的影响。
难以比拟的便携性
Radian Pro激光跟踪仪体积小巧,便于携带。它的组成部分中,激光头仅重9千克,长355毫米,宽177毫米,仅是传统激光跟踪仪的四分之一,在便于携带和易于使用等方面远远超过同类产品。
I-Vision靶球自动锁定功能
l-Vision功能使得Radian Pro激光跟踪仪具有自动跟踪锁定靶球的功能。测量时,操作者可将注意力集中在待测物上,而不必担心断光、接光的问题的出现。因为具备 I-Vision功能的Radian Pro激光跟踪仪会自动锁定靶球,即便断光,也会自动搜寻到靶球的位置并迅速将激光束对准靶球的中心进行跟踪。I-Vision功能具有超过30°的工作范围,让您的测量随心所欲。
Shake to Drive靶球召唤功能
Radian Pro激光跟踪仪支持多靶球测量操作。当操作者需要让跟踪仪从一个靶球转移到另外一个靶球工作时,只需手持新的靶球对着Radian激光跟踪仪摇动,Radian的智能测量系统就会自动识别并将激光束发射至新的靶球进行跟踪测量,真正做到人性化操作,使您轻松应对测量任务。
Multi-SMR多靶球识别功能
Radian Pro激光跟踪仪支持多靶球识别功能,一台跟踪仪可使用多个靶球进行工作,并在不断光的基础上轻松进行靶球的切换,真正实现智能测量。
ADM-Maxx为您展示超高精度
ADM-Maxx较上一代ADM绝对测量系统表现更加卓越,在测量中为您提供更高的精度、更出色的稳定性、以及更远的有效测量范围。
服务
我们致力于提高产品质量、完善技术服务和提升客户满意度。新老客户将得益于我们定期举办的操作培训以及实时电话咨询,更重要的是客户还能享有独一无二的两年软硬件保修服务。
6D激光跟踪仪测量系统介绍
6D激光跟踪仪是在3D激光跟踪仪的基础上发展起来的,被测目标的6个自由度X、Y、Z加上俯仰、偏摆、滚动可以同时测得。6D跟踪仪由3D跟踪头、STS六维传感器、控制器和一系列电缆组成。API激光跟踪仪可自动选择三维或六维操作模式。例如:将一个普通的目标靶放在激光束前面,系统将采用三维跟踪模式,产生X、Y、Z坐标值。当将一个STS六维传感器放在激光束面前,系统将采用六维跟踪模式,产生X、Y、Z和姿态的三个转角。因此API激光跟踪仪可根据现场使用条件以及被测物体的状况由使用者方便地选择不同的测量方式进行测量。
Radian Pro激光跟踪仪优势特点
Radian Pro是高精度双激光(IFM干涉激光&ADM绝对激光)激光跟踪仪
线性测量范围40m、100m、160m多种型号可选
最小测距范围0m起,无测量死程
3D测量精度10μm+5μ m/m*
超长距离iVision自动接光功能
以及更多….
* 精度参数全部基于ASME B89.4.19-2006,精度数值标识采用 MPE 标准,参数如有变更恕不通知。

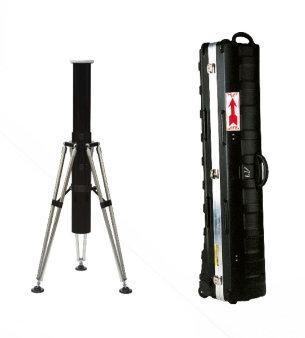

高度可调的标准尺寸三脚架 是经独特设计的三脚架,具有超轻、便携、高强度的特点,为同品牌仪器提供稳定的支撑。配有带滚轮的便携式手提箱,方便您的携带。 高度∶1.04米到1.45米(可调) 重量∶13.15千克 | |

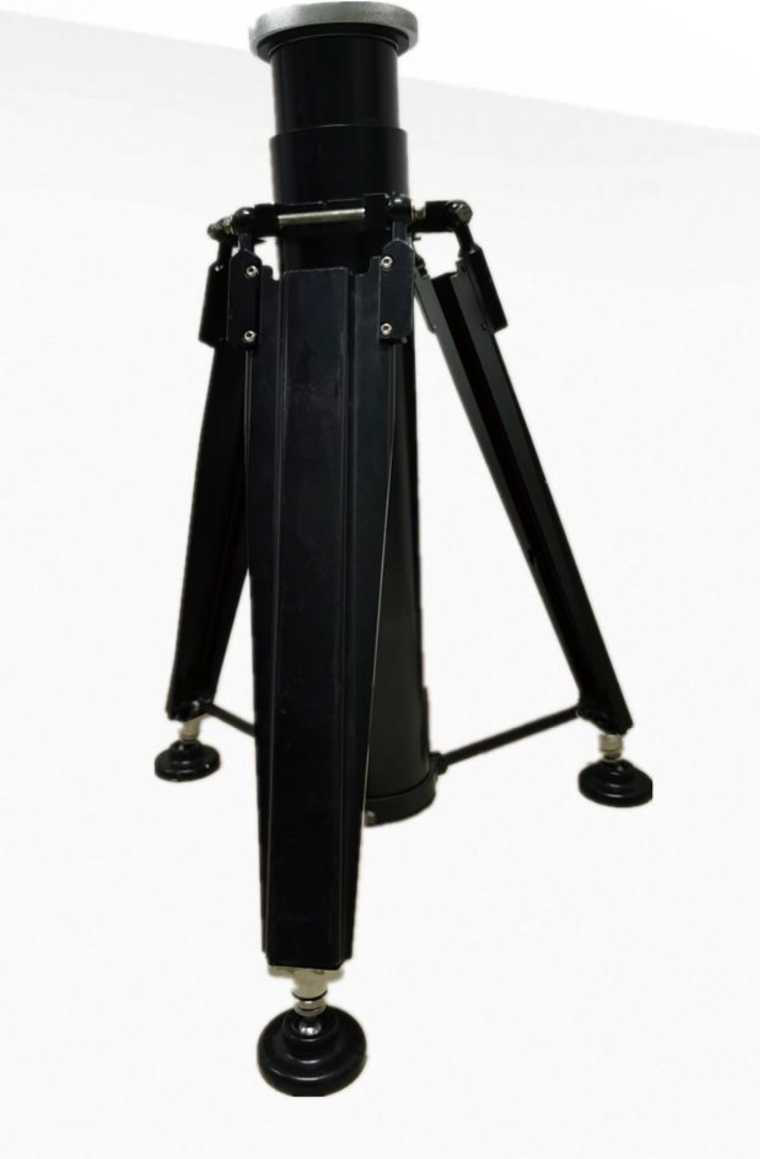

短尺寸三脚架 与同品牌标准三脚架特点相同,只是尺寸较小,方便实用。 高度∶ 0.71米到0.94米(可调) 重量∶ 9.98千克 | |
三脚架底座 为需被固定在地面或检测台上的同品牌仪器提供稳定的支撑。 高度∶6.35厘米 重量∶1.59千克 | |

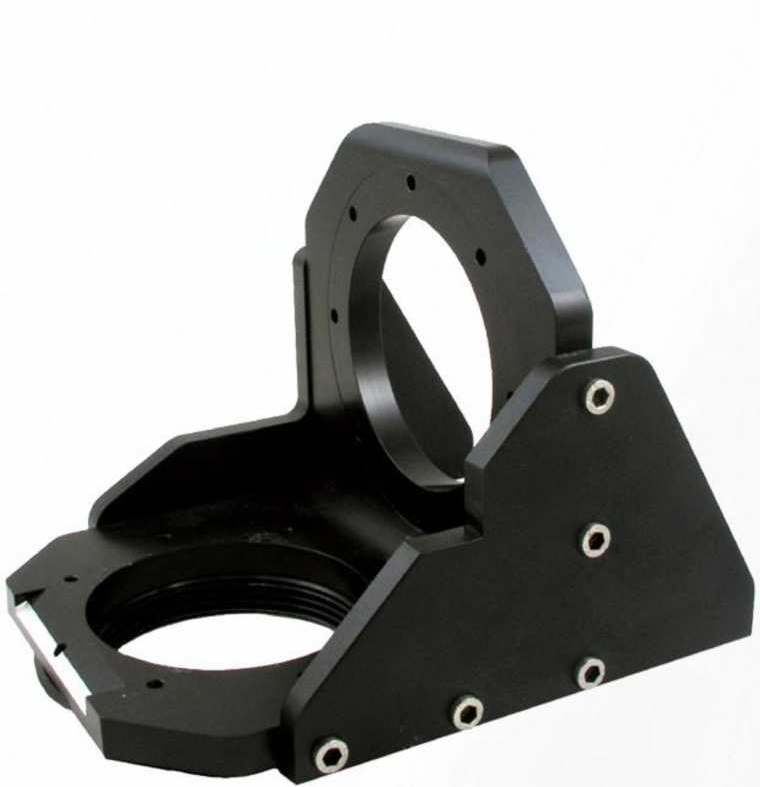

直角转接座 为同品牌仪器提供90°角的固定、支撑
| |
快速卡环 适用于所有尺寸为3.5"×8的同品牌仪器的固定联接。
|
服务的领域
Radian系列激光跟踪仪已被我们的用户应用于全球各大领域的国际合作项目及国家重点工程中
来自全球各地的API用户已将Radian Pro激光跟踪仪及附件运用于其生产中的各个环节∶
工装夹具的检测
大型装配工程的测量与定位
装配校准
零部件检测
远距离测量
CMM校准
机器人校准
逆向工程
过程中检测
工具与模具的检测
雷达天线定位
大型机床的空间误差补偿
以及更多
专业测量服务
在为您提供高品质测量仪器的同时,还为您提供专业精密测量服务。高素质的工程师队伍加持以自有高品质仪器设备,为测量作业提供高质量保障,可快速出具专业测量报告、为您提高检测效率∶
- 高精度尺寸测量服务
- 三维扫描测量服务
- 设备校准及软件更新服务
- 机床检测与校准服务
- 机器人检测与标定服务
- 设备租赁服务
- 硬件、软件培训服务
个性化测量解决方案策划服务
智能测头及扫描头
智能测头是Radian激光跟踪仪的突破性附件,可用于配合跟踪仪测量隐藏点(vProbe)、和对工件实施快速扫描(iScan)。出品的智能测头系列产品具有极高的测量精度和极佳的稳定性。
智能测头与Radian系列激光跟踪仪配合使用,可拓展激光跟踪仪的测量范围以及使用功能,其高复合的设计能最大幅度方便您的使用。
