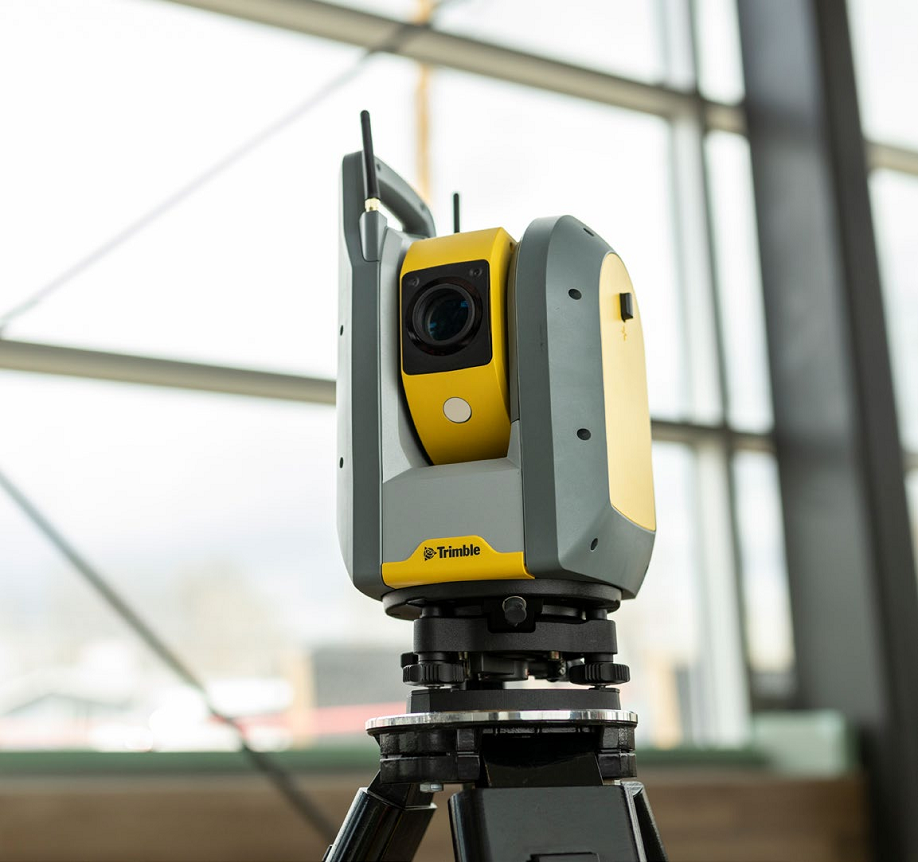

Trimble 最具拓展性、准确性和自动化的 BIM放样机器人。设站简单，只需简单的培训即可实现更快更高效的放样测量工作。

Trimble Ri 是 Trimble 建筑施工产品生态圈的一部分，也可以和混合现实 （MR）技术结合，实现现场测量数据可视化。利用集成了 Hololens 2 的 XR 10 以及  Field Link MR，可以自信且准确的进行 沉浸式测量工作。

问题探索

1.如今的建筑项目日益复杂，项目的成功往往取决于细节的把控和各活动部件之间的协调。

2.由于设计过程中的每一个小疏忽、安装不准确、执行延误或碰撞冲突都会对总体进度产生重大影响，因此超过 75-80% 建筑项目的工期比预期要长。 诸如使用绳索和胶带甚至机械全站仪等手动施工生产力低下、工期紧张、安装精度要求高和不断发展的数字信息世界的情况。

3.建筑业缺乏熟练工种已经成为行业共识。 随着劳动力老龄化，熟练工种变得越来越稀缺，而项目数量却在不断增加，特别是在新的基础设施中。如今，当该行业试图招募新一代工人（他们往往缺乏必要的技能和经验）时，大大小小的公司都迫切意识到需要提升工人的技能缺陷，同时满足生产力需求。

4.手动放样方法是许多承包商熟悉的方法。 但是，当有更好的工具可用时继续使用手动方法是一个冒险的提议，可能会降低您的准确性和生产力。

传统的放样是一项乏味的两人工作，需要纸质平面图、卷尺、绳子和铅锤。 即使使用手动全站仪，放样工作也可能需要几天时间才能完成。 如果项目较大或复杂，以这种方式进行放样就会更加困难和耗时。

5除了风险之外，人为错误的可能性也是不可避免的。 每当您手动放样时，就有可能出现错误和误判。 人为错误是导致建筑成本增加的一个主要原因，而且众所周知，这种错误很难被发现。 您可以采取各种措施来避免人为错误，这会为您的项目带来更好的收益。

Trimble Ri BMI放样机器人——提高放样精度，提升工作效率

1.数字化的工具有利于无缝集成施工工作流程，施工总承包也开始不断采用新技术来保证项目的交付。

2.BIM放样机器人的技术也快速的成为首选方案，可确保施工进度、安装精度、减少人为误差。在减少测量人员的同时为项目节省下更多工期，使项目有更多时间用于更高优先级的工作，满足项目的履约交付。

3.由于BIM放样机器人只需要一个人来操作，因此您与您的团队将会有更高的效率。 且该工具操作非常直观简单，经验丰富的工人可以立刻上手。 新员工也可以快速完成培训。

• 两个工作人员使用手动方法平均放样效率为75 个点/天。

• 相同的工作人员可以使用机械全站仪放样150 个点。

• 但如果引入 Trimble Ri BIM放样机器人，单个工人每天可以放样

300 个点。

这意味着比手动放样方式成本减少了75%。

4.提高放样精度-BIM放样机器人使用自动定位和先进功能将平面图中的坐标精确地放样到物理位置上。这消除了人为原有导致测量错误的可能性。 此外，由于机器人主机可以自动工作，因此操作人员可以在现场自由走动，并专注于查看验证现场条件。

5.工作更快、更高效-当您使用BIM放样机器人（例如 Trimble Ri）时，您只需分配一个人进行放样。 单个操作员可以在数小时而不是数天内完成放样，帮助您缩短项目工期。 由于 Trimble Ri 使用起来非常直观且易于学习，因此团队中的更多人可以完成放样工作，从而使您在需要时扩大施工规模。

BIM放样机器人需要注意什么？

是否容易学习和使用？

这为什么很重要：当您希望测量专业人员放弃熟悉的方法并改用BIM放样机器人时，您需要让BIM放样放样机器人尽可能简单。 简单的操作和直观的工作流程使您能够有效地培训新员工并确保新技术的落地。

它提供“免提”操作吗?

凭借功能丰富的视觉定位技术，操作员无需站在仪器边上。 可在施工现场的任何地方远程控制仪器，使您更快捷、准确和高效的放样。

它提供高效的设站吗？

这为什么很重要：手动整平或对仪器进行精度校准耗时且对人员能力有要求。 设备自动整平和自动校准功能（只有在新型 Trimble Ri BIM具备）使设站变得更快、更轻松，同时还保证了放样点时的精度。

它提供激光和棱镜两种放样方式吗？

这为什么很重要：设备激光束的垂直方向视野高达300度，可以无死角地在天花板和地板上放样点，并从各种角度采集点位。棱镜杆可让您测量地面上的点。两种方式结合将实现重难点位快速且准确的测量工作。 可聚焦的激光更进一步提升测量和放样的精度。

它可以通过手持平板电脑或设备进行操作吗？

这为什么很重要：当仪器可以通过手持平板远程操控时。您可以自由地在现场走动，远程控制设备照准、可视化查看及放样。 不再需要从目镜处查看，借助设备上集成的可变焦摄像头，将放样点位和视频信息在平板电脑上叠加显示，使放样工作更灵活和效率，并可将工作内容及质量一键输出放样报告。

该软件是为了承包商而不是测量员设计的吗？这为什么很重要：您可以将平面图或者BIM模型导入到手持平板的放样软件中，将其带到现场可降低放样工作的复杂性。 实现施工现场的模型可视化，并通过专门为承包商设计的分步工作流程完成现场情况的测量工作。

它适用于二维平面图和三维模型吗？

这为什么很重要：并非每个承包商都使用BIM模型，因此除了BIM模型之外，仪器也可以灵活兼容二维CAD或PDF进行放样工作，您可以根据项目的实际情况灵活选择放样方式。

它可以记录下已完成的放样工作和竣工测量吗？

这为什么很重要：随着项目的推进，记录下已完成的放样工作和竣工测量数据，可以让BIM模型和现场实际情况保持一致。 在记录现场变化的同时可以作为放样工作依据，并在需要的时候证明施工决策的合理性。

是否可以将该工具与其他软件或系统集成？

这为什么很重要：从其他软件（例如 AutoCAD、Tekla 和 SketchUp）导入数据以及和其他成员共享数据可以促进更好的沟通协同。 Fieldlink作为Trimble独有的控制软件，可控制不同的设备同时完成扫描和放样工作。 结合 Trimble Ri 可以根据需求订阅升级不同模块

Trimble Ri BMI放样机器人——您下一个项目的首选设备

自动调平及水平监控——对于想要在任何位置 进行设站的承包商来 说，Ri的设站很容易，而且速度更快、 效率更高。

内置自动校准功能——免去仪器返厂校准而产生的高额费用，保证您的设备可以运行正常，无后顾之忧。

Trimble 视觉定位技术——借助Trimble Ri的视觉定位技术，您可以在工作现场的任何位置远程控制仪器，从而实现单人放样。

改良的可聚焦 EDM激光——明亮的红色可聚焦激光为您提供更精确的标记点，改良后的EDM 测程比 RTS 仪器更远。

集成FieldLink——用户可以用一款软件灵活控制多台仪器（放样设备：Ri、RTS、GNSS。扫描设备：X7 、X9和 Spot with X7。）

Trimble Ri BMI放样机器人——明智之选

• 精准的追踪

• 精准的焦点

• 精准的水平

• 精准的设计

1.BIM放样机器人是您施工测量工具的自然过渡，而Trimble Ri 是BIM放样机器人的正确选择。如果您是一名承包商，面临着日益增长的劳动力使用需求、为满足设计的现场测量精度要求、项目工程进度要求， Trimble Ri BIM放样机器人将会成为您的首选。 通过自动校准，这台最新的BIM放样机器人将帮助您满足客户期望、提高生产率和无与伦比的精度。仪器能够自动适应环境变化（包括运输后的剧烈振动）。自适应程序无需借助额外设备和用户操作即可执行。

2.仪器的校准监测模块会提示您刷新校准。大约几秒钟时间仪器就能完成自诊断和自测试。 搭配良好的设站控制点，就能获得最佳的测量精度。 这也是所有全站仪的标准使用流程，可以通过当地设备供应商的培训课程进行此方面的学习。Trimble Ri 是第一个提供完全自动校准的全站仪。无需用户交互操作即可测量主轴误差。 Trimble 创新技术提供的解决方案可满足客户的实际需求。 Trimble Ri BIM放样机器人含有高精度表面平整度测量的功能，这是建筑施工项目中生产放样的重要需求。
